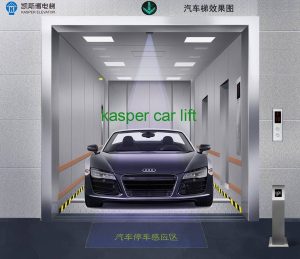

Thang máy tải ô tô

Thang máy tải xe hơi là một dạng thang máy tải hàng nhưng có yêu cầu riêng biệt. Kích thước và tải trọng phù hợp với nhóm xe 4 chỗ, 7 chỗ hoặc hơn. Người lái xe điều khiển xe chạy vào thang máy và điều khiển thang máy.Thang máy tải xe hơi dùng cho Đưa xe từ một tầng của cao ốc xuống các tầng hầm là nơi đỗ xe. Việc xây dựng đường chạy xuống các tầng hầm chi phí tốn kém và mất rất nhiều diện tích. Việc thiết kế 1-2 thang tải xe sẽ tiết kiệm hơn rất nhiều

Đưa xe lên các tầng cao thường là các showroom bán xe hơi.Thang máy tải xe thường có 2 cửa đối diện nhau để tránh cho việc quay đầu xe cần có diện tích cần thiết, có thể thiết kế một mâm xoay xe hơi ngang hướng ra vào của thang máy tải xe hơi.

Nguyên lý hoạt động

Tùy thuộc vào kiến trúc của cao ốc, thang máy tải xe hơi sử dụng các kiểu truyền động sau:

Loại truyền thống: hộp số đặt phía trên hố thang máy, cần có phòng máy phía trên hố thang.

Loại động cơ không hộp số, không phòng máy.

Loại truyền động thủy lực truyền động 1:1 và 1:2 khi chiều cao hố thang bị giới hạn (OH ≤3600); tốc độ thấp, sử dụng 2 – 3 tầng.

Loại truyền động máy kéo đặt phía dưới: không cần phòng máy phía trên, tốc độ cao từ 30 – 60 m/phút.

Đặc điểm của thang máy tải ô tô

Để đảm bảo cho việc thuận tiện trong quá trình di chuyển lui tới của xe hơi, thang máy dành cho xe ô tô được thiết kế 2 cửa ra vào đối diện nhau. Với thiết kế này nhằm tránh việc khi xe quay đầu hay lùi xe khó khăn hơn. Với 2 cửa thông nhau, việc ra vào dễ dàng và tránh được trầy xước xe.

Thang nâng xe hơi khi vào thang máy thì phần tải trọng sẽ tập trung tại các bánh xe, nên dòng thang máy tải ô tô thường được thiết kế với các vật liệu chắc chắn, phù hợp để không bị biến dạng.

Cấu tạo của thang máy tải ôtô

Hệ thống truyền động

Loại truyền thống: hộp số được đặt phía trên hố thang máy, cần có phòng máy phía trên.
Loại động cơ không hộp số, không cần lắp đặt phòng máy
Loại thủy lực: truyền động 1:1 hoặc 1:2 khi chiều cao của hố thang bị giới hạn tức là OH nhỏ hơn hoặc bằng 3600, tốc độ thấp, sử dụng cho 2-3 tầng.
Loại truyền động máy kéo đặt phía dưới: tốc độ thang tải ô tô từ 30-60m/phút.

Cabin thang máy

Cabin được thiết kế chắc chắn, an toàn để đảm bảo được tính bền bỉ.
Hệ thống giám sát chỉ cho thang máy chạy khi xe hơi đã vào đúng vị trí trong cabin
Bên trong cabin có thể lựa chọn loại có cửa trong, hoặc không có cửa trong.

Cửa tầng và cửa cabin thang máy tải ô tô

Có các loại cửa mở lên xuống, cửa 1 cánh, cửa 2 cạnh hoặc loại 3 cánh cửa. Các loại cửa này được thiết kế khi công trình hố thang máy có chiều rộng hạn chế. Và phụ thuộc vào chiều cao giữa các tầng.
Loại cửa mở 3 cánh đóng mở về 1 phía được thiết kế trong trường hợp chiều cao giữa các tầng thấp.
Cửa mở 4 cánh, 6 cánh đóng mở trung tâm được điều khiển bởi cửa trong cabin.
